Спецификация мебели в проекте: форма 1 по ГОСТ 21.110-2013 и приёмка по ГОСТ 16371-2014
Спецификация мебели оформляется по форме 1, которую задаёт ГОСТ 21.110-2013, а изготовленная мебель принимается по правилам раздела 6 ГОСТ 16371-2014. Два документа делят между собой всю работу: первый описывает, как записать позицию в документацию, второй описывает, по каким числам её потом проверить. Ручная итальянская мебель выходит с таких фабрик, как Modenese Furniture, чьё семейное производство ведёт историю с 1818 года и сегодня делает мебель и освещение на заказ вручную по традиционным техникам. Дальше разобраны девять граф формы 1, две графы, которые для мебели на заказ не заполняют вовсе, и предельные отклонения приёмки.
ГОСТ 21.110-2013 задаёт форму спецификации
Форму спецификации задаёт ГОСТ 21.110-2013 системы проектной документации для строительства. Область применения ГОСТ 21.110-2013 описана так: настоящий стандарт устанавливает форму и общие правила выполнения спецификации оборудования, изделий и материалов в составе рабочей документации для строительства объектов различного назначения. Дата введения ГОСТ 21.110-2013 в действие: 1 января 2015 года.
Пункт 4.1 ГОСТ 21.110-2013 формулирует правило положительно: спецификацию составляют по форме 1 ко всем основным комплектам рабочих чертежей, кроме основных комплектов рабочих чертежей конструктивных решений, то есть железобетонных, металлических и деревянных конструкций. Мебель попадает в спецификацию не сама по себе, а через пункт 4.3: в спецификацию включают всё оборудование, материалы и изделия, предусмотренные рабочими чертежами соответствующего основного комплекта.
Что говорит ГОСТ 21.507-81 и почему он не закрывает квартиру
В системе проектной документации есть и отдельный документ на интерьеры. ГОСТ 21.507-81 устанавливает состав и правила оформления рабочих чертежей архитектурных решений интерьеров производственных и вспомогательных зданий всех отраслей промышленности и народного хозяйства. Пункт 17 ГОСТ 21.507-81 отсылает к форме спецификации напрямую: спецификацию к рабочим чертежам основного комплекта марки АИ выполняют по форме 1 или 2 ГОСТ 21.104-79.
Названный в пункте 17 ГОСТ 21.104-79 сам уже заменён, и линия документов на спецификацию доходит до действующего ГОСТ 21.110-2013. Ограничение же самого ГОСТ 21.507-81 спрятано в области применения. ГОСТ 21.507-81 написан под производственные и вспомогательные здания, а не под жилые, поэтому для квартиры он служит образцом оформления, а не обязательным документом. Форму же спецификации всё равно берут из действующего ГОСТ 21.110-2013, который заменил собой ГОСТ 21.110-95.
Из каких граф состоит форма 1 по ГОСТ 21.110-2013
Пункт 4.7 ГОСТ 21.110-2013 перечисляет девять граф формы 1. Четыре графы идентифицируют позицию и её документы, три несут единицу измерения, количество и массу, одна содержит позиционное обозначение для привязки к чертежу, ещё одна остаётся под дополнительные сведения. Форму допускается модифицировать по стандартам организаций, поэтому базовый набор граф стоит считать отправной точкой.
| Графа | Что в неё вносят по тексту стандарта |
|---|---|
| Поз. | Позиционное обозначение, цифровое или буквенно-цифровое |
| Наименование и техническая характеристика | Наименование и техническую характеристику оборудования, изделия, материала. Перед наименованием указывают порядковый номер записи в спецификацию |
| Тип, марка, обозначение документа, опросного листа | Тип, марку, обозначение стандарта, технических условий или другого документа, а также обозначение опросного листа |
| Код продукции | Код по классификатору продукции страны, разработавшей рабочую документацию. Коды по классификаторам других стран не указывают |
| Поставщик | Наименование или адрес изготовителя либо поставщика оборудования. Для импортного оборудования указывают страну и фирму |
| Ед. измерения | Обозначение единицы измерения |
| Кол. | Количество в указанных единицах |
| Масса 1 ед., кг | Масса единицы. Для изделия массой до 25 кг, не требующего при монтаже подъёмно-транспортных средств, графу допускается не заполнять |
| Примечание | Дополнительные сведения по позиции |
Пункт 4.5 ГОСТ 21.110-2013 описывает, как оформляют структуру внутри документа. Наименования частей, разделов и подразделов записывают в графе "Наименование и техническая характеристика" в виде заголовка, симметричного тексту, и подчёркивают, причём заголовок отделяют от текста интервалом в одну или две строки. Тот же пункт 4.5 разрешает заголовок не подчёркивать.
Какие две графы не заполняют для изделий индивидуального изготовления
Пункт 4.8 ГОСТ 21.110-2013 отдельно описывает изделия индивидуального изготовления, то есть прямо случай мебели на заказ. Для таких позиций графы "Тип, марка, обозначение документа, опросного листа" и "Код продукции" не заполняют, а в графе "Масса 1 ед., кг" указывают ориентировочную массу единицы оборудования.

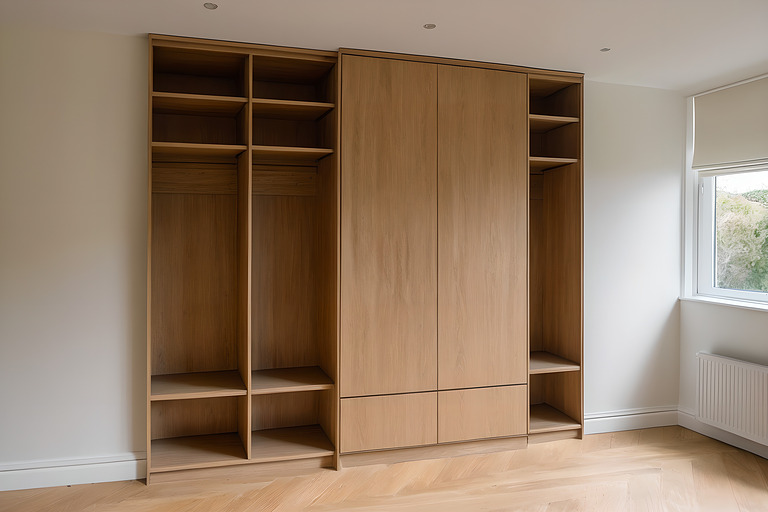

Практическое следствие для проекта заметное. Артикул серийной фабрики в графу типа и марки вносят, а для изделия, спроектированного под конкретную нишу, обе графы остаются пустыми по требованию пункта 4.8. Разделение серийных и индивидуальных позиций внутри одной спецификации поэтому проходит не по цене изделия, а по тому, есть ли у него типовое обозначение.
Что вписывают в графу наименования и технической характеристики
Графа "Наименование и техническая характеристика" несёт основную нагрузку в спецификации мебели, поскольку для индивидуальных позиций графы типа с маркой и кода продукции ГОСТ 21.110-2013 велит оставить пустыми. Техническая характеристика раскладывается внутри графы наименования на измеримые величины, каждую из которых поставщик может подтвердить или опровергнуть числом при приёмке.
- Габариты изделия в миллиметрах по трём измерениям, с указанием, какое из них глубина.
- Материал несущей части и материал лицевой отделки отдельными строками.
- Цвет или код отделки по палитре фабрики, а не словесное описание оттенка.
- Направление открывания и сторона навески для дверей и створок.
- Требование к обороту панели, если изделие облицовано с одной видимой стороны.
По каким числам принимают изготовленную мебель
Правила приёмки мебели задаёт раздел 6 ГОСТ 16371-2014 общих технических условий на мебель. Пункт 6.1 ГОСТ 16371-2014 устанавливает, что изделия мебели предъявляют к приёмке партиями. Пункт 6.2 ГОСТ 16371-2014 добавляет, что для проверки соответствия требованиям ГОСТ 16371-2014 контролируют параметры, перечисленные в его таблице 5.
Числовую опору приёмки даёт пункт 5.2.1 ГОСТ 16371-2014 с таблицей 1. Предельные отклонения от габаритных размеров единичных изделий мебели, а также блокируемых по длине и высоте, не должны превышать плюс-минус 4,00 мм для размера до 2000 мм включительно, плюс-минус 5,00 мм свыше 2000 до 3150 мм, плюс-минус 8,00 мм свыше 3150 до 5000 мм и плюс-минус 12,00 мм свыше 5000 до 8000 мм.
| Габаритный размер изделия | Предельное отклонение |
|---|---|
| До 2000 мм включительно | плюс-минус 4,00 мм |
| Свыше 2000 до 3150 мм | плюс-минус 5,00 мм |
| Свыше 3150 до 5000 мм | плюс-минус 8,00 мм |
| Свыше 5000 до 8000 мм | плюс-минус 12,00 мм |
Где в приёмке участвует ГОСТ 6449.1-82
ГОСТ 6449.1-82 входит в приёмку не напрямую, а по ссылке из пункта 5.2.27 ГОСТ 16371-2014. Пункт 5.2.27 требует, чтобы детали и сборочные единицы изделий сборно-разборной мебели изготавливались с точностью по документам серии от ГОСТ 6449.1 до ГОСТ 6449.5, обеспечивающей сборку и разборку изделий без дополнительной подгонки.
Сам ГОСТ 6449.1-82 распространяется на детали и сборочные единицы из древесины и древесных материалов, устанавливает поля допусков сопрягаемых и несопрягаемых элементов с номинальными линейными размерами до 10 000 мм и рекомендуемые посадки. Пункт 2.1 ГОСТ 6449.1-82 устанавливает девять квалитетов с 10 по 18 и обозначениями допусков от 1Т10 до 1Т18.
Чем выше номер квалитета, тем шире поле допуска при одном и том же номинальном размере. В строке свыше 80 до 120 мм справочного приложения 1 квалитету 1Т11 отвечает 0,22 мм, а квалитету 1Т18 отвечает 5,40 мм. Основные положения, термины и обозначения ГОСТ 6449.1-82 берёт по ГОСТ 25346-89, редакция которого позже заменена на ГОСТ 25346-2013.
Чего в спецификации мебели быть не должно

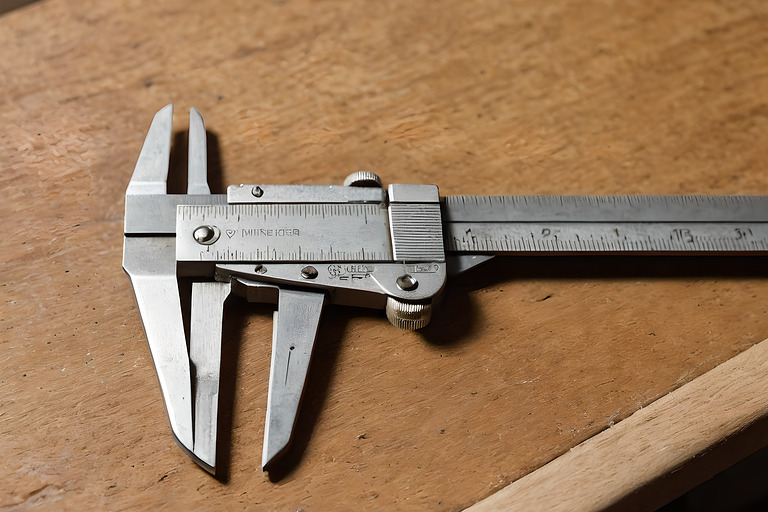

Спецификация теряет смысл, когда в графу "Наименование и техническая характеристика" попадают величины, которые нельзя проверить при приёмке рулеткой, штангенциркулем или кодом палитры. Оценочные записи выглядят содержательными, но при споре с поставщиком не работают, поскольку ни заказчик, ни поставщик не может предъявить по ним измеримое доказательство своей правоты.
- Оценочные прилагательные вместо чисел: качественная фурнитура, премиальная отделка.
- Отсылка к образцу без указания, где образец хранится и кем подписан.
- Цвет, описанный словами, вместо кода по палитре фабрики.
- Габариты без указания, включают ли они выступающие ручки и плинтус.
Как спецификация работает на приёмке

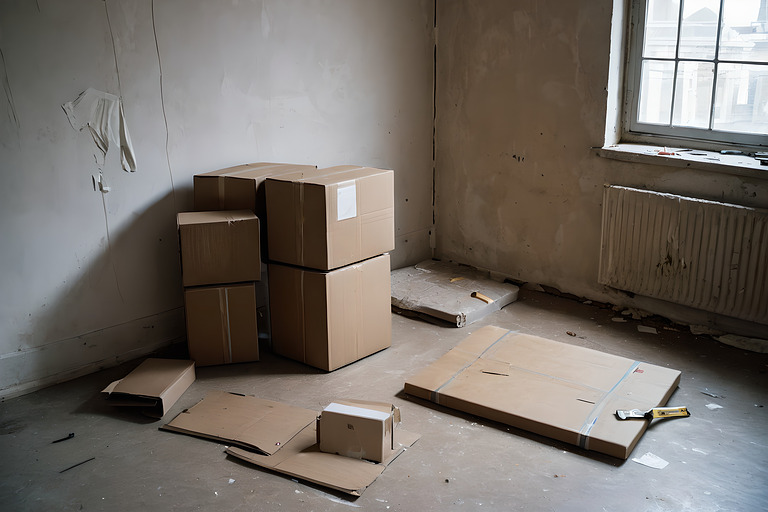

На приёмке спецификация превращается в лист сверки: по графе позиции предмет находят на плане, по графе наименования сверяют габариты и отделку, по графе количества считают комплектность. Каждая строка либо подтверждается измерением в пределах отклонений таблицы 1 ГОСТ 16371-2014, либо попадает в замечания с указанием фактического отклонения в миллиметрах.
Разница между спецификацией и списком покупок проявляется на приёмке. Список покупок закрывается фактом привоза коробок, а спецификация закрывается совпадением привезённого с записанными числами в пределах допуска. Поэтому строку, которую невозможно проверить измерением, в спецификацию не вносят на этапе выпуска документации, где исправление стоит одной правки в файле, а не переделки готового изделия.
