Обмерный план: откуда берутся миллиметры и почему их всё равно не хватает

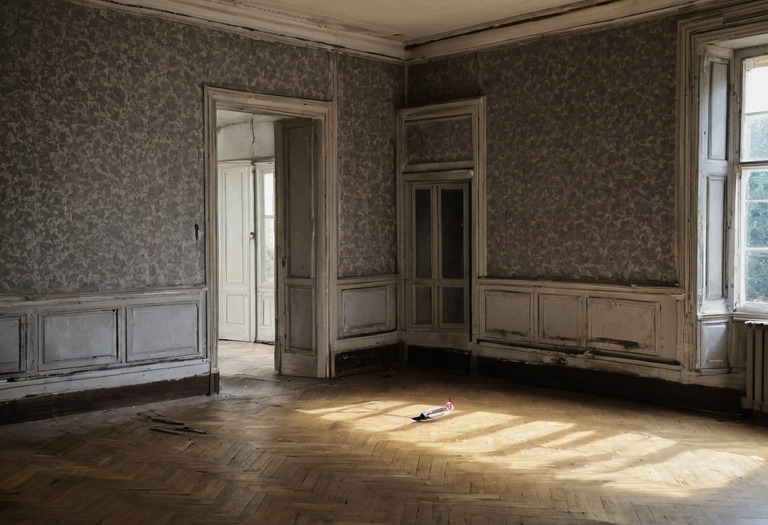

Замерщик приходит с прибором, который врёт на полтора миллиметра, в квартиру, построенную с допуском в сантиметр. Всё дальнейшее — попытка описать вторую цифру инструментом с первой. Отсюда и странности обмерного плана: высота потолка записана четыре раза, а хороший замерщик уходит с объекта позже, чем рассчитывал заказчик.

Сначала — про допуск, а не про прибор

Обмер фиксирует то, что уже построено. А построено оно по правилам, в которых заложено право на отклонение. До 1 февраля 2026 года эти отклонения были прописаны прямым текстом: таблица 7.4 СП 71.13330.2017 «Изоляционные и отделочные покрытия» задавала три класса штукатурки и предельные значения для каждого. Простая штукатурка — отклонение от вертикали не более 3 мм на 1 м, но не более 10 мм на всю высоту помещения. Улучшенная — не более 2 мм на 1 м при том же ограничении в 10 мм. Высококачественная — не более 0,5 мм на 1 м и не более 5 мм на всю высоту.

А дальше произошло то, о чём почти никто не знает. Изменение № 3 к СП 71.13330.2017, утверждённое приказом Минстроя России от 26.12.2024 № 918/пр и введённое в действие с 1 февраля 2026 года, эту таблицу исключило. Вместе с ней исчезли таблицы 7.5–7.9 и ряд других. На месте нормативного числа теперь стоит формулировка пункта 7.2.13 в новой редакции: «Качество производства штукатурных работ должно соответствовать требованиям заказчика».

С февраля 2026-го предельное отклонение стены от вертикали — не норматив, а пункт договора. Если его туда не вписали, спорить будет не о чем.

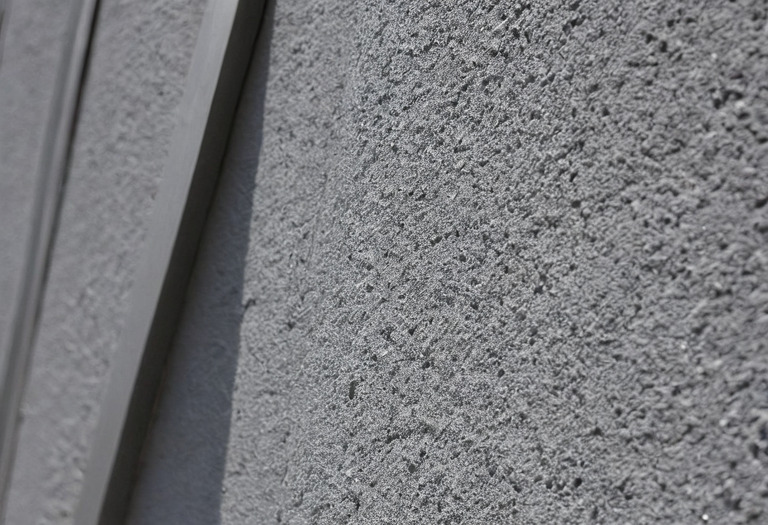

Классы при этом никуда не делись: пункт 7.2.10 по-прежнему говорит про установку штукатурных маяков «для высококачественной и улучшенной штукатурки». Слова остались, числа ушли в договор. Вывод для того, кто затеял ремонт: раньше требование к ровности стен подразумевалось, теперь его нужно писать руками. Какие вопросы брифа превращаются в сантиметры на плане — это ровно тот разговор, куда сегодня переехала бывшая таблица 7.4.

Паспорт дальномера читают до последней сноски

Теперь про прибор. Заявленные «±1,5 мм» есть почти у любого бытового лазерного дальномера, но за этой цифрой стоят очень разные обязательства производителя.

Технический паспорт Leica DISTO D2 указывает: точность при благоприятных условиях — 1,5 мм, при неблагоприятных — 3 мм, и тут же сноска: «Tolerances apply from 0.05 m to 5 m with a confidence level of 95%». То есть полтора миллиметра — это интервал от 5 сантиметров до 5 метров с доверительной вероятностью 95 %, а не универсальная гарантия. Руководство пользователя того же прибора договаривает остальное: «With favourable conditions the tolerance may deteriorate by 0.10 mm/m for distances above 5 m», при неблагоприятных — 0,15 мм/м. Считаем: на десяти метрах допуск становится 1,5 + 0,10 × 5 = 2,0 мм при хорошей белой матовой стене и около 2,3 мм при плохой. Отсюда и берётся привычный диапазон «полтора-два миллиметра на десять метров» — он не выдуман, он посчитан по паспорту.

Паспорт Bosch на GLM 50 C Professional формулирует то же короче: «Measurement accuracy, typical +/- 1.5 mm» при диапазоне измерения 0,05–50,00 м. Слово typical несёт здесь весь вес: типовая точность, без указания интервала и доверительной вероятности. Сравнивать две модели по одной цифре из карточки товара поэтому бессмысленно.

Что реально сравнивать

не число, а условия, при которых оно заявлено

Интервал действия допуска

у DISTO D2 — 0,05–5 м; у более новой D2-2 — 0,05–10 м

Доверительная вероятность

95 % — указывается не всеми производителями

Метод испытаний

ISO 16331-1 — Leica заявляет точность и дальность по нему

Диаметр лазерного пятна

у D2 — 6 мм на 10 м, 30 мм на 50 м, 60 мм на 100 м

Поверка

СП 71.13330.2017, п. 10.9: «Средства измерений должны быть поверены»

Про пятно стоит сказать отдельно: это главный источник ошибок в реальной квартире. Шесть миллиметров на десяти метрах — уже не точка, а кружок размером с горошину. Направьте его в угол, и часть отражения придёт от смежной стены. Поэтому в углы не целятся: меряют от плоскости, а угол достраивают по диагоналям.

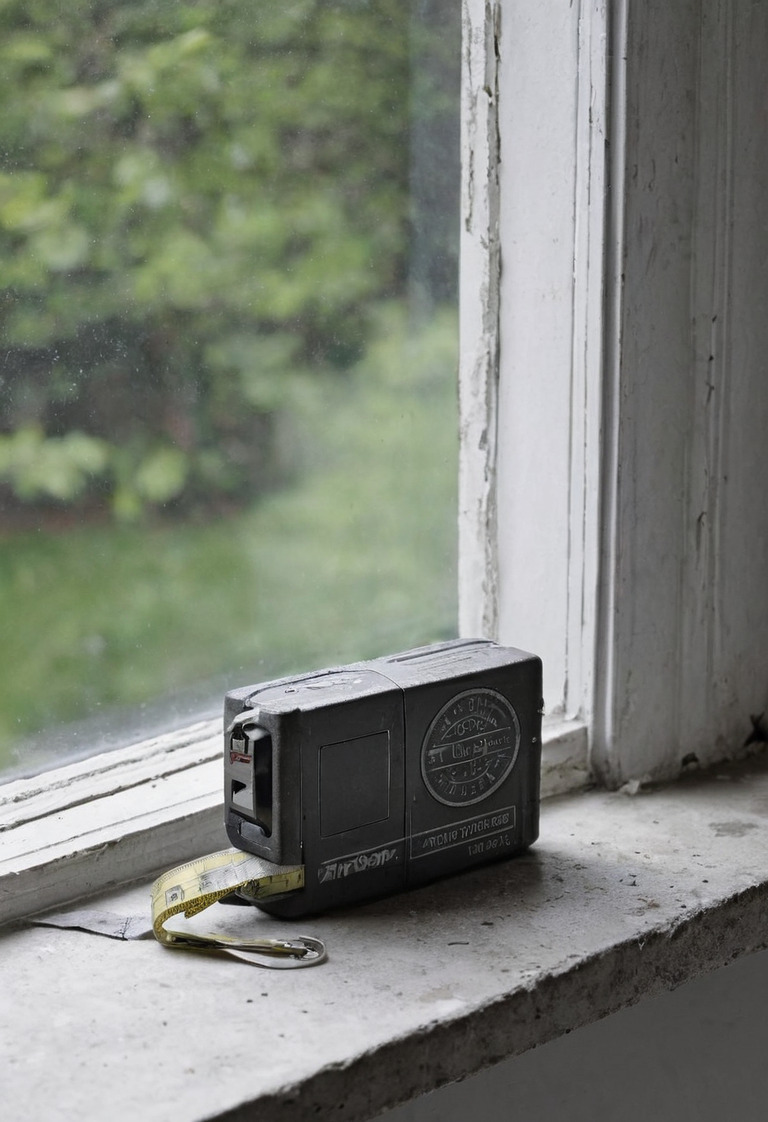

Рулетка и дальномер спорят законно

Классическая сцена: замерщик получает 3 987, мебельщик своей рулеткой — 3 992, оба уверены в себе. Правы оба, и вот почему.

Рулетки нормирует ГОСТ 7502-98 «Рулетки измерительные металлические». Его таблица 1 задаёт допускаемое отклонение действительной длины для отрезка шкалы 1 м и более: ±[0,30 + 0,15(L−1)] мм для 2-го класса точности и ±[0,40 + 0,20(L−1)] мм для 3-го, где L — число полных и неполных метров. На четырёх метрах это ±0,75 мм и ±1,0 мм — вроде бы даже точнее дальномера. Но пункт 4.2 добавляет условия, при которых эти цифры действительны: температура окружающей среды 20 °С и натяжение ленты рабочим усилием. А усилие в стандарте прописано конкретное: (10 ± 1) Н для рулеток длиной 1–5 м и (100 ± 10) Н для рулеток от 10 м. Сто ньютонов — это примерно десять килограммов тяги.

На объекте ленту так не тянет никто. Она провисает, изгибается на углу, упирается зацепом в неровную штукатурку и живёт при пятнадцати градусах, а не при двадцати. Дальномер меряет по прямой от своей базы, зато честно ловит любой выступ, попавший в пятно. Два прибора измеряют физически разные вещи. Правило простое: критичный размер снимают одним и тем же инструментом, от одной и той же базы, и записывают, каким именно.

Диагонали: арифметика комнаты 4 × 5

Прямоугольность помещения проверяют не угольником, а двумя диагоналями. Для идеального прямоугольника 4 000 × 5 000 мм диагональ равна корню из 41 000 000, то есть 6 403 мм. Обе. Если одна вышла 6 412, а другая 6 457, комната — не прямоугольник, и разница в 45 мм превращается в конкретный угол.

Для параллелограмма со сторонами a и b разность квадратов диагоналей равна 4ab·cos α, где α — угол между сторонами. Подставляем: (6 457² − 6 412²) = 45 × 12 869 = 579 105, делим на 4 × 4 000 × 5 000 = 80 000 000, получаем cos α ≈ 0,00724. Значит α ≈ 89,59°, то есть отклонение от прямого угла — примерно 0,41°, или 7 мм на каждый погонный метр.

Дальше начинается мебель. Прямоугольный корпус шкафа глубиной 600 мм, задвинутый в такой угол, получает клин 600 × 0,00724 ≈ 4 мм: с одной стороны фасад прилегает, с другой щель. Кухонный фронт длиной 3 200 мм по этой же стене уедет уже на 23 мм — это не зазор, а подрезка столешницы. Точность дальномера здесь ни при чём: прибор измерил верно, ошибка в том, что помещение приняли за прямоугольное.

Тот же механизм добивает ниши по высоте. Пока действовала таблица 7.4, две стены улучшенной штукатурки могли на высоте 2,7 м отклониться навстречу друг другу примерно на 5,4 мм каждая — почти 11 мм суммарно. Ниша 4 000 мм у пола и 3 989 мм под потолком — не брак, а ровно то, что норма разрешала. Замер в одной точке посередине даёт 3 995, корпус заказывают на 3 990, и он упирается за 200 мм до верха. Именно здесь проходит граница, за которой заказная мебель окупается точностью посадки, а готовая — нет.

Что попадает на лист, кроме стен

Стены — примерно треть работы. Остальное — то, что потом упирается в мебель, свет и двери.

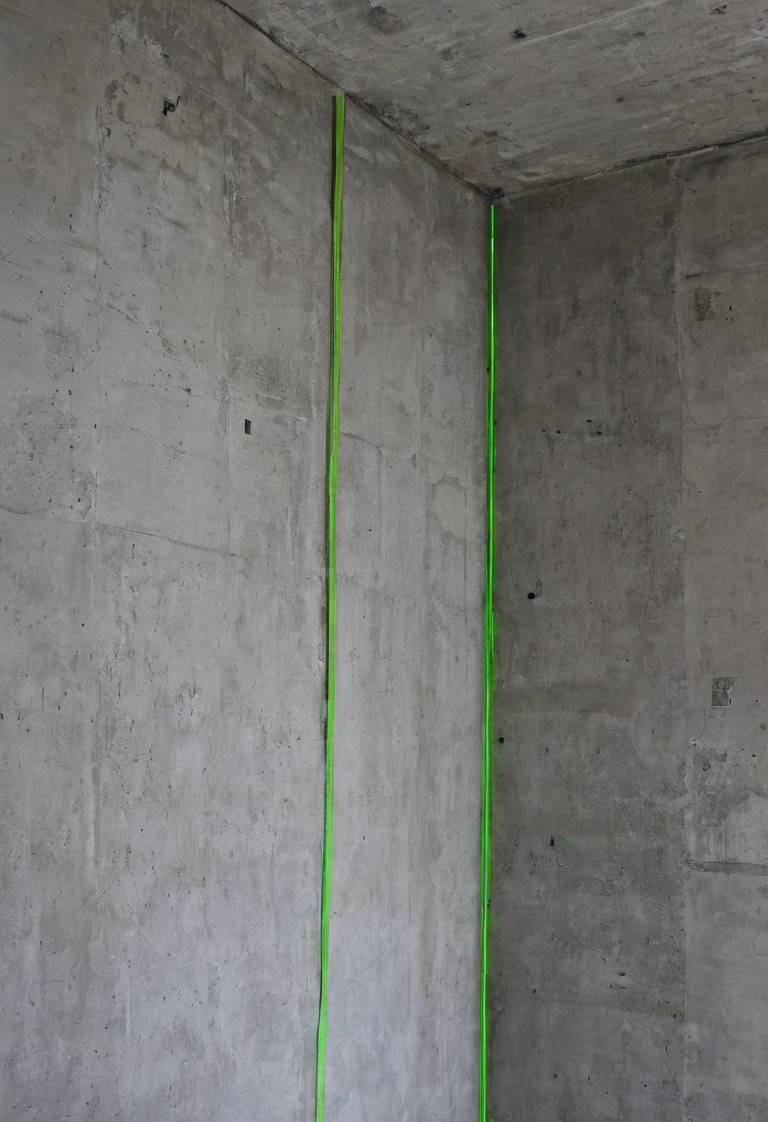

Высота потолка в четырёх точках — не педантизм: она решает, влезет ли шкаф до потолка и где придётся делать компенсационный карниз. Отметка чистого пола нужна по той же причине — перепад между комнатами определяет, будет ли на стыке покрытий порожек или теневой шов.

Теперь о том, как эти числа оформляются. ГОСТ Р 21.101-2026 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» введён в действие приказом Росстандарта от 12 февраля 2026 г. № 129-ст, действует с 1 апреля 2026 года и заменил ГОСТ Р 21.101-2020. Отдельного раздела про обмерные чертежи в нём нет — обмерный план оформляется по общим правилам, и они такие. Пункт 5.4.1: линейные размеры указывают без обозначения единиц длины, в миллиметрах, на всех видах чертежей, кроме генплана и наружных сетей. Пункт 5.4.3: отметки уровней указывают в метрах с тремя десятичными знаками, а «в качестве нулевой отметки для зданий принимают, как правило, уровень чистого пола первого этажа»; выше нулевой — со знаком «+», ниже — со знаком «−». Пункт 5.1.6: масштабы изображений на чертежах не указывают, за исключением чертежей изделий. Поэтому на грамотном обмерном плане вы не найдёте подписи «М 1:50» — и это не небрежность. Полный перечень листов, в котором обмерный план идёт вторым номером, разобран отдельно в составе рабочего альбома.

Обмер делают дважды, и второй важнее

Первый обмер снимают по отделке — по обоям, плитке, штукатурке, коробам. Он нужен, чтобы считать планировку: где встанут стены, пройдёт ли холодильник, хватает ли места на проходы. Варианты планировки сравнивают именно на этой геометрии, и её точности достаточно.

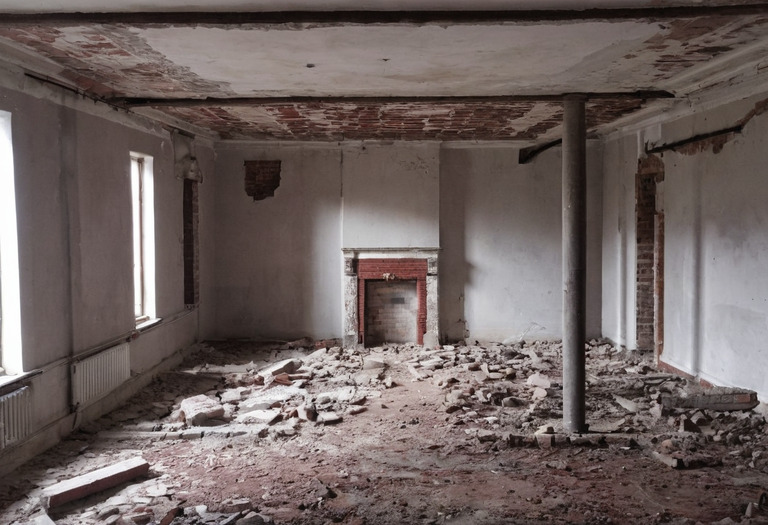

Второй обмер делают после демонтажа, когда квартира раздета до конструктива, и именно он ложится в рабочие чертежи. Толщина отделки перестаёт быть догадкой — видно настоящую стену и её материал. Вылезает всё спрятанное: перепад плит перекрытия, скрытая балка, ниша от заложенного проёма, реальный габарит стояков за коробом. И часть размеров меняется дважды — после демонтажа проём шире, после новой штукатурки снова уже, а мебель считают от финального состояния.

Первый обмер отвечает на вопрос «что можно сделать». Второй — на вопрос «по каким размерам заказывать». Путать их дорого: цена ошибки равна стоимости изготовленного шкафа.

Второй обмер обычно совмещают с одним из контрольных выездов, поэтому он не выпадает из графика: разметка стен и проверка геометрии — это штатная точка авторского надзора. После него уточняются развёртки, а вслед за ними — раскладка плитки, где сантиметр подрезки виден на видовой стене и привязки розеток, которые нельзя утверждать раньше габаритов мебели.

Чего обмерный план не покажет

Честный список ограничений короче, чем список возможностей, но он важнее.

• Скрытые коммуникации. Трасса проводки в стене, старая труба в стяжке, штробы прежнего ремонта остаются неизвестными до вскрытия.
• Реальную толщину стяжки. Пока пол не разобран, известна только отметка чистого пола. Стяжка может оказаться и 30 мм, и 90 мм, а от этого зависит, можно ли опускать уровень.
• Что внутри перегородки. Кирпич, пазогребень, гипсолит или каркас под штукатуркой выглядят одинаково. Простукивание даёт версию, а не факт.
• Несущую способность. Толщина стены не равна её статусу: он определяется документацией и техническим заключением, а не замером. Об этом — в разборе квартиры 58 м², где всё упирается в мокрую зону и стояки.
• Будущую геометрию. После штукатурки и стяжки все размеры изменятся, и обмерный план честно описывает только сегодняшний день.

Как читать свой обмерный план

Проверка занимает двадцать минут и не требует специальных знаний.

1. Найдите диагонали. Если их нет ни в одном помещении, прямоугольность не проверяли — первый признак, что мерили быстро.
2. Посчитайте высоты. На помещение должно приходиться больше одного значения. Одна высота на квартиру — это не замер, а предположение.
3. Проверьте нулевую отметку. Она должна быть явно обозначена, и от неё отсчитываются перепады между помещениями.
4. Убедитесь, что стояки привязаны двумя размерами. Одна привязка не определяет положение точки на плоскости.
5. Найдите то, чего быть не должно. Числа, скруглённые до пяти сантиметров, одинаковая высота во всех комнатах, отсутствие выступов — признаки того, что план рисовали, а не мерили.

Обмер стоит первым не потому, что он простой, а потому, что на него ссылается всё остальное. Как из него разворачивается календарь работ — отдельная тема, но зависимость односторонняя: ошибка в обмере тихо доезжает до монтажа мебели и там становится видимой. Половина сюжетов из подборки просчётов, которые всплывают на стройке, начинается не с плохой идеи, а с размера, снятого один раз и не в том месте.
