Альбом на 18 листов: кто каким чертежом пользуется на объекте

Хороший способ проверить альбом — не считать листы, а спросить: кто этим листом будет пользоваться и в какой день ремонта. Если ответа нет, лист декоративный. Если на вопрос отвечают трое разных людей, лист сделан правильно.

Альбом глазами бригады

На объекте нет «дизайн-проекта» как единого предмета. Есть шесть-семь человек, каждый из которых вынимает из папки свои два-три листа и больше ни во что не заглядывает.

• Демонтажник работает по плану демонтажа. Ему нужны штриховки сносимого и подписи, что именно нельзя трогать.
• Каменщик или монтажник перегородок — по плану монтажа с привязками от капитальных стен. Не от соседней перегородки, а от капитальной: иначе ошибка накапливается по цепочке.
• Сантехник — по плану привязки сантехники: точные отметки центров выпусков и высоты подводок.
• Электрик — по двум планам: розеток с силовыми линиями и освещения с группами управления.
• Плиточник — по развёрткам мокрых зон и раскладке. Ему нужно знать, откуда начинается первый ряд и куда уходит подрезка.
• Столяр и мебельщик — по развёрткам стен и спецификации, где габариты привязаны к чистовым поверхностям.
• Прораб — по ведомости отделки и плану полов, потому что по ним считаются объёмы.

Параметры альбома

Формат листов

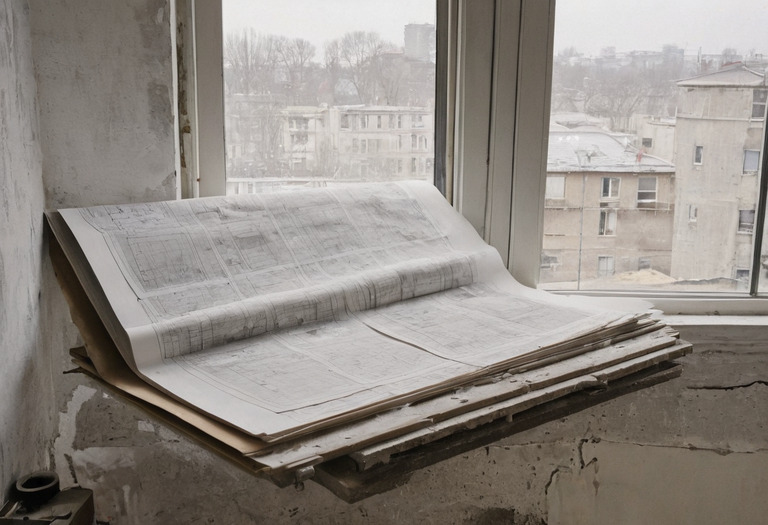

A3 — помещается на подоконник и в папку, читается в пыли

Масштаб планов

1:50, для небольших квартир допустим 1:40

Масштаб развёрток

1:25

Масштаб узлов

1:10 или 1:5

Штамп

номер листа, дата, номер редакции — без даты лист бесполезен

Экземпляры

минимум два печатных: у прораба и у заказчика, плюс PDF

Единицы

миллиметры, размеры от чистовой поверхности, а не от несущей

Про редакции стоит сказать отдельно. Самая частая беда на объекте — не отсутствие чертежа, а две его версии одновременно: у электрика распечатка от марта, у прораба от мая. Поэтому у каждого листа есть номер редакции, а старые распечатки на объекте физически уничтожаются, а не складываются «на всякий случай».

Восемнадцать листов основного комплекта

Типовой состав рабочего альбома для квартиры

№	Лист	Что на нём	Кто пользуется
1	Титул и ведомость чертежей	перечень листов с номерами редакций	прораб, заказчик
2	Обмерный план	фактическая геометрия, диагонали, высоты, стояки	все, как точка отсчёта
3	План демонтажа	что сносится, что остаётся, что усиливается	демонтажник
4	План монтажа перегородок	новые стены с привязками и толщинами	монтажник перегородок
5	План после перепланировки с экспликацией	итоговая геометрия и площади помещений	прораб, заказчик
6	План расстановки мебели	габариты предметов и проходы между ними	прораб, мебельщик
7	План привязки сантехники	центры выпусков, высоты подводок, точки слива	сантехник
8	План розеток и силовых линий	высоты, отступы, отдельные линии на технику	электрик
9	План освещения и групп управления	выключатели, проходные схемы, диммеры	электрик
10	План потолков	уровни, привязка светильников, карнизы, люки	потолочник, электрик
11	План полов	покрытия, направление укладки, стыки, пороги	прораб, укладчик
12	Раскладка плитки в мокрых зонах	откуда идёт первый ряд, где подрезка	плиточник
13–15	Развёртки стен по помещениям	всё, что видно на стене, с размерами	плиточник, столяр, маляр
16	План проёмов и ведомость дверей	размеры полотен, стороны открывания	монтажник дверей
17	Узлы	теневой шов, стык покрытий, ниша, короб, порог	отделочники
18	Ведомости отделки и оборудования	материал по каждой поверхности, артикулы света	прораб, снабженец

Три листа развёрток в таблице объединены в одну строку намеренно: их количество единственное, что по-настоящему плавает. На студию хватит двух, на квартиру с двумя санузлами и гардеробной уйдёт шесть-восемь. Метраж тут почти не при чём — считать надо стены, на которых что-то происходит.

Что происходит, когда листа нет

Это не риторический вопрос: у каждого пропуска есть предсказуемое последствие, и оно вытекает из самого пропуска: решение, которое не принято на бумаге, принимается на объекте.

• Нет плана привязки сантехники — выпуск встаёт «примерно», и подвесная тумба не садится на своё место. Обнаруживается после плитки.

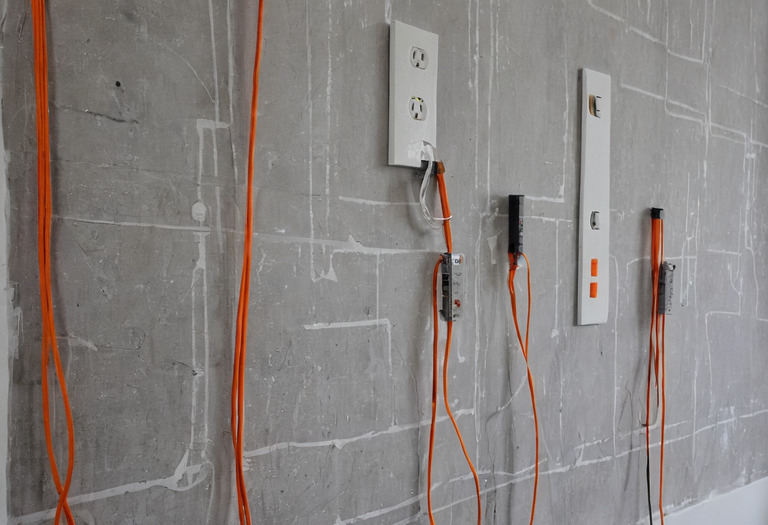

• Нет плана розеток с высотами — розетка выходит там, где встанет спинка дивана или боковина кухни. Обнаруживается при монтаже мебели.
• Нет плана потолков — светильники ставят по симметрии помещения, а не по расстановке мебели: лампы оказываются над проходами, а не над столом.
• Нет раскладки плитки — плиточник начинает от угла, и на видовой стене появляется полоска подрезки шириной в палец.
• Нет развёрток — столяр делает шкаф по своим замерам, снятым до штукатурки. Разница вылезает в зазор по всей высоте.
• Нет узлов — стык двух покрытий закрывают порожком, который никто не выбирал.
• Нет ведомости отделки — на объекте появляется краска «похожего» оттенка, потому что нужного не было в наличии, а спросить было не у кого.

Половина ошибок из разбора просчётов, которые всплывают на стройке, — это ровно отсутствующие листы, а не чья-то невнимательность.

Четыре листа, которые чаще всего выбрасывают

Есть листы, которые в облегчённых пакетах пропадают первыми — обычно с формулировкой «бригада и так знает». Стоит понимать, за что именно вы доплачиваете, когда оставляете их в составе.

Узлы. Самый недооценённый лист, потому что его невозможно продать картинкой. Между тем именно узел отвечает на вопросы, которые бригада иначе решит сама: как теневой шов подходит к дверной коробке, где именно проходит стык двух покрытий пола, чем закрыт торец ниши. На узле размеры доходят до миллиметров, поэтому он и рисуется в 1:5.

План полов с направлением укладки. Плоскость пола кажется очевидной ровно до момента, когда в квартире две ёлочки в смежных комнатах и надо решить, где они встречаются. Направление укладки, положение стартовой доски и линия стыка — это три решения, которые принимаются один раз и переделываются только с полным демонтажом покрытия.

Ведомость дверей. Без неё сторону открывания выбирает монтажник, исходя из того, как ему удобнее вешать. Половина конфликтов из списка ошибок, вскрывающихся на стройке, начинается именно здесь: полотно уходит в проход или бьёт по выключателю просто потому, что никто не поставил букву в таблице.

План потолков с уровнями. Даже если потолок ровный и одноуровневый, лист нужен: на нём живут привязки светильников, положение карнизной ниши, люки доступа и высота от чистового пола. Отсутствие этого листа обычно обнаруживается за день до монтажа натяжного полотна, когда менять что-либо уже поздно.

Как принимать альбом

Проверка занимает вечер и делается без специальных знаний. Возьмите распечатку и пройдите по пунктам:

1. Сквозная нумерация и ведомость. Все листы на месте, номера редакций совпадают с титулом.
2. Размеры от чистовой поверхности. Найдите на плане мебели любую нишу и убедитесь, что её размер указан с учётом отделки. Это самый частый источник расхождения в 3–5 см.
3. Каждая розетка привязана двумя размерами — по горизонтали от угла и по высоте от чистового пола.
4. Развёртка есть на каждую стену, где что-то стоит или висит. Пустые стены можно не рисовать, стену с телевизором, шкафом или бойлером — обязательно.
5. Совпадение планов между собой. Откройте план мебели и план освещения рядом: светильник для чтения должен оказаться над креслом, а не в сорока сантиметрах от него.
6. Ведомость отделки закрывает все поверхности. Потолок в кладовой и стена за холодильником тоже поверхности.

Альбом появляется на пятом этапе проекта, и это не случайность: он наследует геометрию из обмеров и решения из планировки. Почему порядок этапов именно такой и во что обходится передумать позже — отдельный разговор. Как эти листы выглядят применительно к конкретным задачам, видно в разборах: в квартире 58 м² всё держится на привязке сантехники, а в студии 32 м² — на развёртках и схеме розеток у кровати. Другие материалы про процесс собраны в рубрике «Метод».
