Семь ошибок планировки, которые вскрываются уже на стройке
Эти просчёты объединяет одно: на плане они не видны, потому что план плоский. Все семь ловятся на бумаге — если знать, какой лист открыть и что на нём искать.
План — проекция сверху. У него нет высоты, нет толщины отделки и нет траектории движения предметов. Именно в этих трёх слепых пятнах и живут просчёты, которые вскрываются, когда бригада уже что-то построила. Ниже — семь повторяющихся, с указанием, чем каждый выглядит на бумаге и где его ловить.
Ни одна из этих семи ошибок не требует опыта, чтобы её заметить. Все они требуют одного: открыть два чертежа одновременно и посмотреть на них вместе.
1. Дверь бьётся о выключатель
Классика. На плане дверь показана дугой открывания, выключатель — точкой на стене. Дуга и точка не пересекаются, потому что выключатель нарисован на другом листе.
Как выглядит в чертеже. Полотно 800 мм открывается на 90°, ручка выходит на 5–6 см за плоскость. Выключатель по привычке ставят в 10–15 см от косяка на высоте 900 мм — ровно туда, куда придёт ручка.

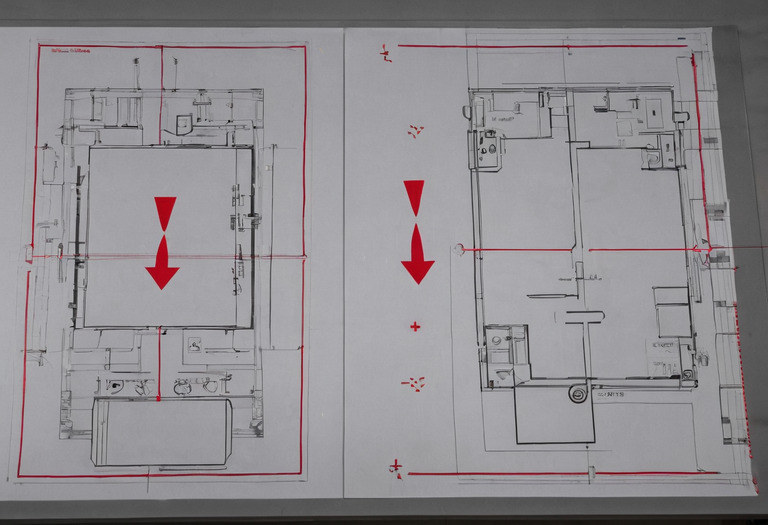

Где ловится. При наложении плана дверей на план освещения. Если развернуть дверь в другую сторону нельзя, выключатель уезжает на 25–30 см от косяка или становится частью клавишной группы у входа.
2. Холодильник не проходит в проём
Мебель считают по месту установки и забывают про маршрут заноса. Между лифтом и кухней у холодильника есть путь, и на этом пути стоят двери.

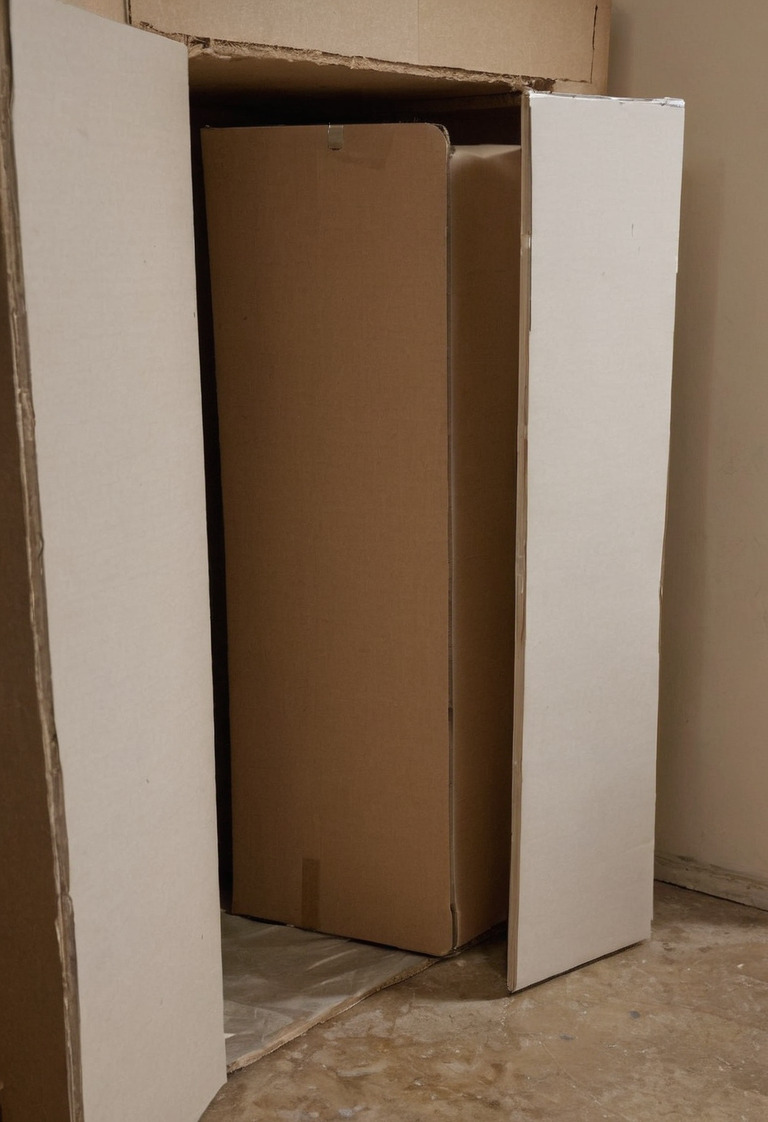

Как выглядит в чертеже. Side-by-side — это обычно от 90 см по ширине корпуса и порядка 70–75 см по глубине; заносят его на боку, поэтому критична меньшая сторона — глубина. Точные габариты у каждой модели свои, и брать их надо из паспорта, а не из класса техники. Дверное полотно 800 мм после установки коробки даёт чистый проход меньше номинала, а если проём ещё и с наличником в узком коридоре, поворот становится невозможным геометрически, а не «трудным».
Где ловится. На плане расстановки мебели с прочерченным маршрутом от входной двери до места. Это тридцать секунд работы карандашом и единственный способ обнаружить проблему до доставки.
Габарит из карточки товара — это корпус. Прибавьте упаковку (обычно 3–5 см с каждой стороны) и место для рук грузчиков. И отдельно измерьте вход в лифт: техника, которая прошла в квартиру, иногда не доезжает до этажа.
3. Радиатор под панорамным окном
Панорамное окно до пола красиво ровно до момента, когда под ним нужно разместить отопительный прибор. Обычный радиатор туда не встаёт — некуда.
Как выглядит в чертеже. Внутрипольный конвектор требует канала в конструкции пола: это глубина от 8–10 см и выше, плюс подводка, плюс уклон трубы. На плане полов эта глубина должна быть заложена в пирог стяжки заранее, вместе с решением по решётке и её краю у стеклопакета.
Где ловится. На плане полов и в узле примыкания к окну. Если план полов рисуют после заливки стяжки, вариант остаётся один — вертикальный радиатор сбоку от окна, который в изначальную картинку не входил.
4. Забытая толщина шумоизоляции
Заказчик просит «сделать потише», решение принимают на словах, а в размерах его никто не отражает.

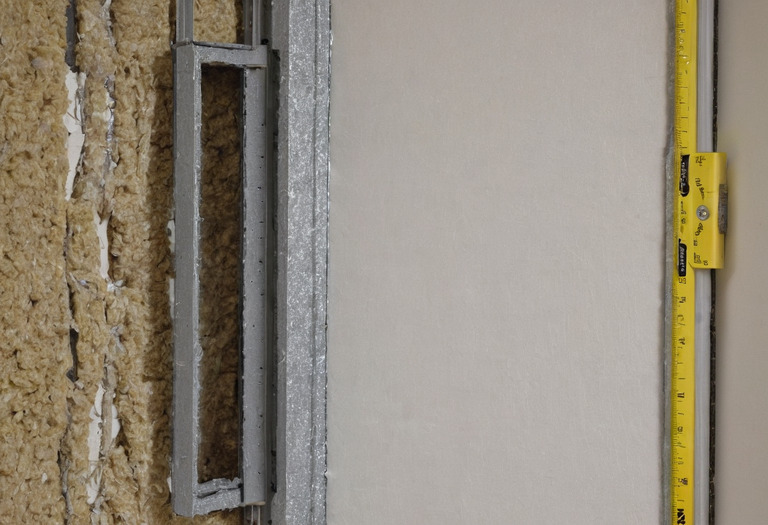

Как выглядит в чертеже. Каркасная система с заполнением занимает порядка 70–80 мм — и это с каждой обшиваемой стороны. Прирост изоляции воздушного шума производитель заявляет для конкретной сборки и только при герметичном примыкании к полу, потолку и смежным стенам: цифру берут из паспорта системы, а не из её толщины. Восемь сантиметров с двух стен — это шестнадцать сантиметров из ширины комнаты, и они должны стоять на плане монтажа, а не в переписке.
Где ловится. На плане монтажа перегородок и в развёртках. Если шкаф глубиной 60 см проектировался до решения о шумоизоляции, он в нишу не встанет.
Шумоизоляция — не покрытие, а конструкция. Она измеряется не в децибелах на упаковке, а в сантиметрах, отнятых у комнаты.
5. Розетка ближе 0,6 м от душа
Единственный пункт списка, где ошибка не бытовая, а нормативная.
Как выглядит в чертеже. ПУЭ ограничивает электроточки рядом с душем: розетки и выключатели относят не ближе 0,6 м от дверного проёма душевой кабины. На плане это выглядит как окружность, которую надо мысленно построить вокруг душа — и не поставить в неё ни одной точки. Отдельная история — защита линии устройством защитного отключения, но она решается в щите, а не на плане.
Где ловится. На плане розеток, наложенном на план сантехники. Розетку для фена и подогрева полотенцесушителя рисуют одновременно с душевым уголком, а не после.
Если санузел маленький и 60 см набрать негде — это не повод «подвинуть на пятьдесят». Это повод перенести саму розетку в другую точку или отказаться от неё, перенеся электроприбор за пределы зоны.
6. Воздуховоду вытяжки не хватило высоты
Кухня нарисована, вытяжка выбрана, короб — нет. Он появляется на объекте как сюрприз.

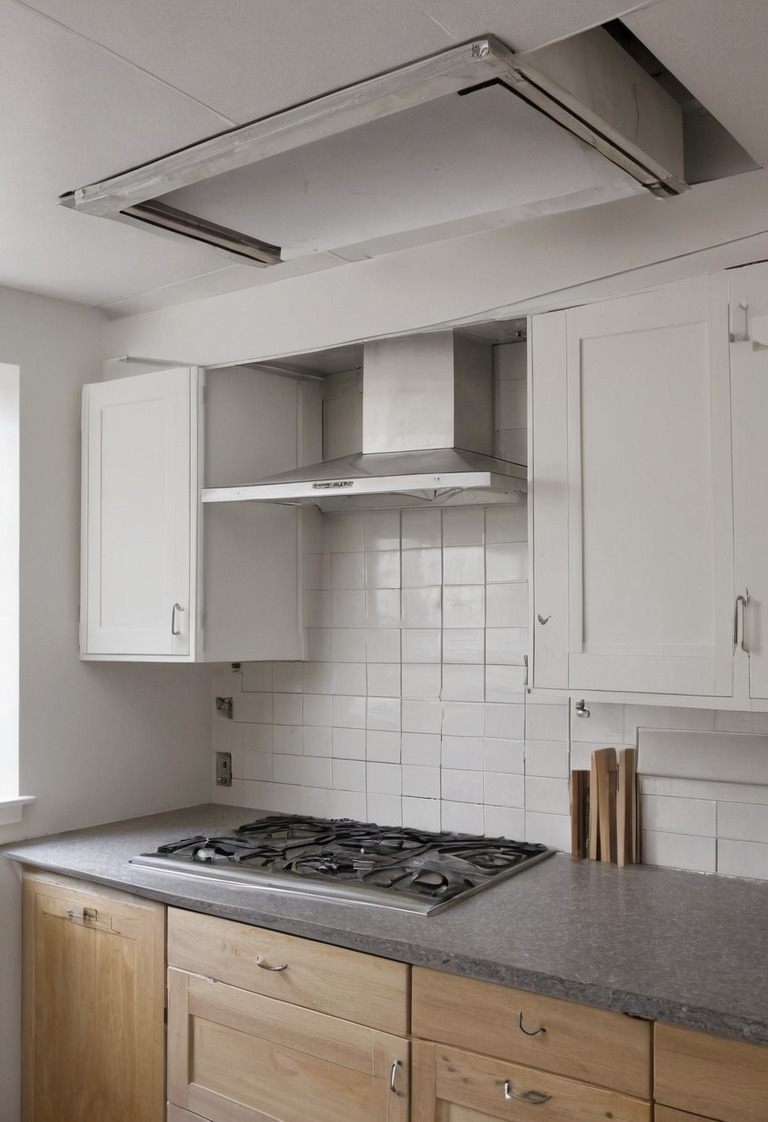

Как выглядит в чертеже. Воздуховод идёт от вытяжки к вентканалу над навесными шкафами и требует высоты на трубу, повороты и уклон монтажа. Если верх шкафов уже поднят под самый потолок, коробу остаётся выйти вперёд — то есть перед фасадами появится «ступенька», которой не было на визуализации.
Где ловится. На развёртке кухонной стены и на плане потолков одновременно. Правильный порядок: сначала линия воздуховода, потом высота верхних шкафов.
7. Нет ниши под карниз
Мелочь, которая портит впечатление от всего помещения, потому что находится в поле зрения постоянно.

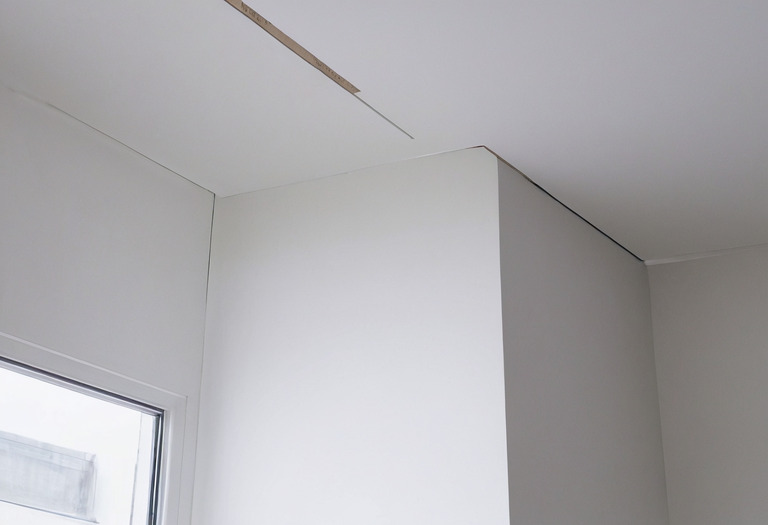

Как выглядит в чертеже. Скрытый карниз требует ниши в потолке шириной 15–20 см (зависит от количества рядов и глубины ткани) и закладной, к которой он крепится. На плане потолков это отдельный контур с размером и отметкой уровня. Если его нет, штора вешается на видимую штангу — решение нормальное, но принятое случайно.
Где ловится. На плане потолков и развёртке оконной стены. Проверять надо до монтажа натяжного полотна: после него ниша не появляется.
Что общего у всех семи
Ни одна из этих ошибок не относится к вкусу или стилю. Все они — про совмещение двух листов, которые смотрят по отдельности. Дверь и выключатель. Мебель и маршрут. Пол и окно. Кухня и потолок.
Отсюда простая процедура приёмки альбома: печатайте планы и кладите их рядом попарно. Именно для этого альбом устроен как набор листов с общей системой привязок, а не как один общий чертёж — но пользы от этого не будет, если листы никогда не встречаются на одном столе.
Второе общее свойство — момент, после которого исправление дорожает скачком. Это стяжка и штробление. До них перенос точки стоит времени электрика; после — вскрытия пола или стены. Логика, по которой правки дорожают на каждом следующем шаге, разобрана в маршруте проекта от замера до авторского надзора.
И третье: почти все семь родом из этапа планировки, где их можно было снять одним вопросом. Хорошо видно на разборах — в квартире 58 м² вся история кухни-гостиной решается до первого рендера, а в студии 32 м² толщина перегородки и проходы у кровати определяют всё остальное. Другие короткие практические разборы — в рубрике «Заметки», учебные проекты целиком — в «Работах».
Короткие ответы
- Какой ширины должен быть проём, чтобы занести холодильник?
- Считайте от габарита техники, а не от номинала двери. Узкие модели — около 60 см по корпусу, side-by-side — как правило от 90 см в ширину и порядка 70–75 см в глубину, но точные размеры берите из карточки своей модели. Заносят их обычно на боку, поэтому критична меньшая из сторон плюс 3–5 см запаса на упаковку и руки.
- На каком расстоянии от душа можно ставить розетку?
- ПУЭ ограничивает электроточки вокруг душа: розетки и выключатели относят не ближе 0,6 м от дверного проёма душевой кабины. Отдельно действует требование защиты линии устройством защитного отключения.
- Сколько сантиметров съедает шумоизоляция стены?
- Каркасные системы с заполнением занимают порядка 70–80 мм с каждой обшиваемой стороны. Прирост изоляции воздушного шума производитель заявляет для конкретной сборки — эту цифру нужно смотреть в паспорте системы, из толщины она не выводится. Тонкие наклеиваемые мембраны занимают меньше, но и результат дают несопоставимо скромнее.
- Когда уже поздно исправлять такие ошибки?
- Граница — стяжка и штробление. До них перенос розетки или сдвиг перегородки стоит времени электрика. После — это вскрытие пола или стены, то есть демонтаж уже оплаченной работы.
